2000型无线测温主机
2000型无线测温主机 型号 DLJTKJ-2000 工作环境 -40℃ ~ 85℃ 通讯方式 无线 测温范围 -50℃ ~ 125℃ 测温精度 ± 0.5℃ 分辨率 0.1℃ 通讯距离 80-100米
所属分类：
关键词：
上下砖补偿机、 翻跺机、缓存系统、瓷砖高速包装机
产品描述
♦ ♦产品图片♦ ♦
♦ ♦产品概述♦ ♦
根据公司多年对各企业的现场电力环境进行调研，针对中高压、各触点及电缆接头易发生高温的场合，研发出低成本、高性能的2000型无线测温系统，解決了电力系统温度实时监控的问题。
2000型无线测温系统是利用无线数据传输的技术，电池能耗低，并且克服了有线测温技术存在导线现场安装困难，易受腐蚀、对一次设备有影响等弊端。
2000系列无线测温装置是DLJTCW系列的最新升级版本，功能强大，能够满足用户的更高需求。该无线测温系统是利用无线数据传输的技术，具有传输距离远，电池能耗低，并且克服了有线测温技术存在的弊端，例如:导线现场安装困难、易受腐蚀等。能够专门针对环境恶劣，光电干扰较大的场合进行使用。以最优质的产品最强大功能解决电力系统温度监控的问题。
该无线测温系统集在线温度测量、数据采集、智能分析和控制功能于一体，其各项技术指标均能达到国际标准，是一款现代化高科技产品。本测温装置，人机界面友好，采用大屏触摸设计，各参数均可通过触摸屏进行设定，发生预报时可以发出语音及声光报警
本测温系统主要由测温模块，测温主机，终端服务器等部分组成，测温模块数量可按照客户的需求配备，1～60任选。该装置适用于被测设备电压在110KV以下、主机与模块之间通讯距离相对较远的场合，同时对温湿度均有较高要求的电气接点设备。整套系统通过超低功耗微处理器和智能无线传输技术、完善的软件系统，实现温度的实时精确遡量，能够抵抗对机械、光电，电路等各方面的干扰，工作稳定可靠。

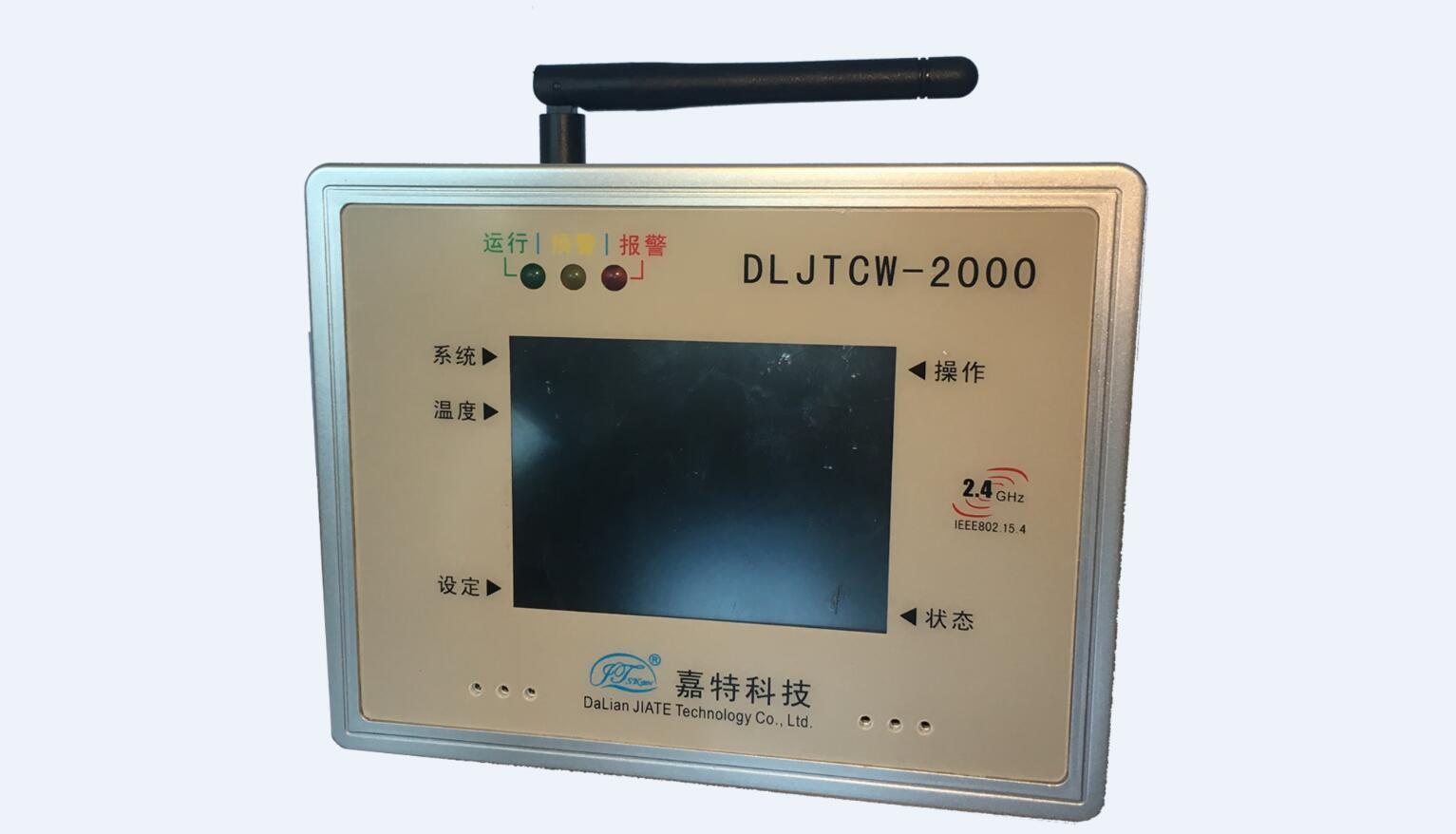

测温主机:无线接收、显示待测点的温度数据，用户可自主操作更改各项配置参数，观看温度历史曲线，构建网络连接测温系统终端服务器等功能。

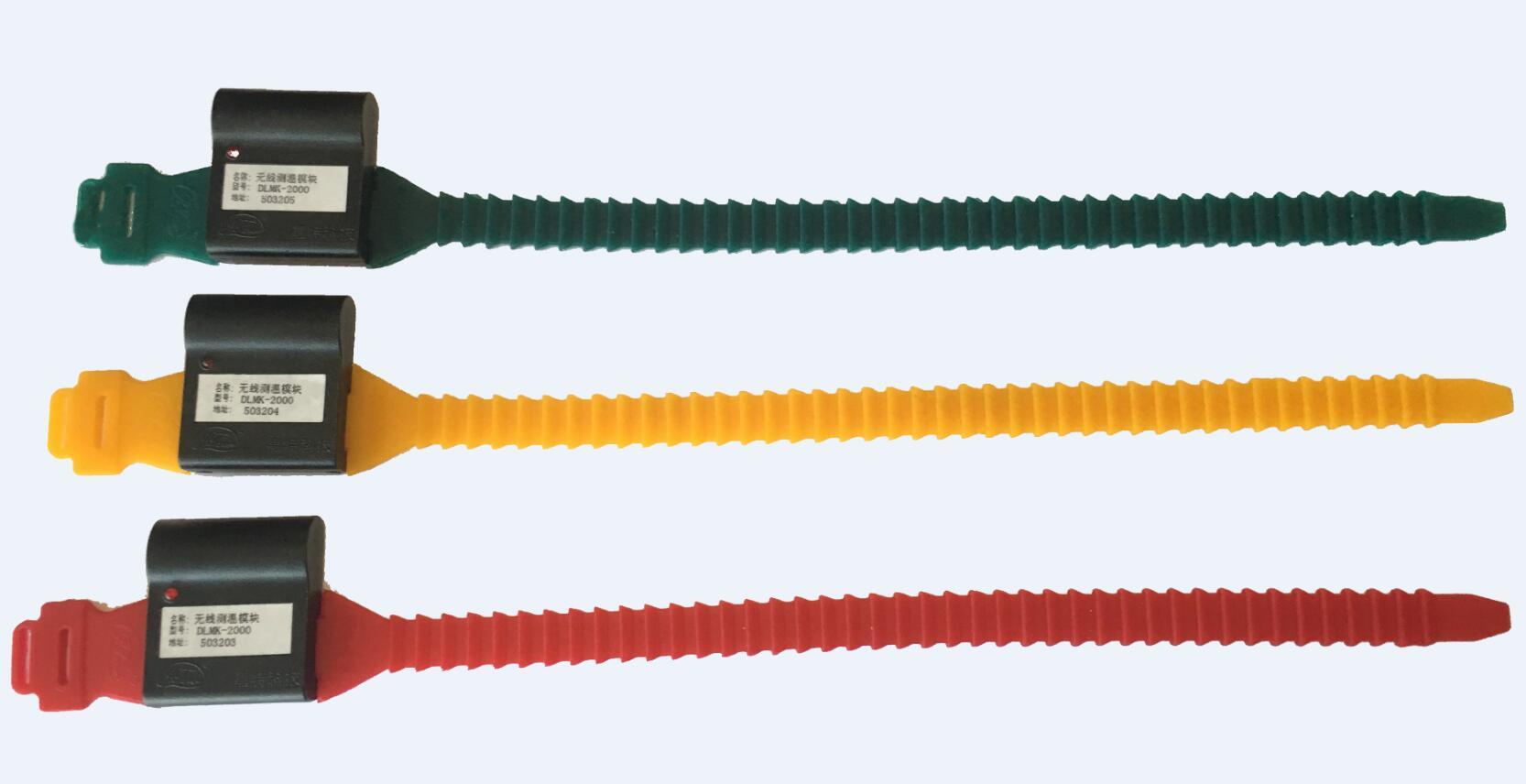

测温模块:接触被测点，采集温度数据，以无线传输的方式发送到测温主机，电池寿命可达5～8年，并且电池可更换
终端服务器:集中监控、处理温度数据信息，及时触发预/报警提示
♦ ♦功能介绍♦ ♦
2000型无线测温测控装置功能介绍
1)多路电气接点在线温度实时显示。
2)预/报警温度上限设定、显示。
3)通讯地址(包括无线通讯地址、频道、网段)设定、显示。
4)可通过CAN、RS485或无线组网。
5)预/报警时，语音、蜂鸣器、LED、继电器输出可选择设定。
6)语音预/报警音量、音调可设定
7)环境温混度测量、显示。
8)系统时间的设置、显示。
9)系统语言的设置，选择。
10)模块编号模式的设置、选择。
11)历史温度曲线的奁看功能。
12)历史温度数据擦除功能。
♦ ♦技术参数♦ ♦
2000型无线测温主机技术指标
|
1 |
系统电源 |
AC85V~265V/DC110V~385V |
|
2 |
测温通道 |
1~60 |
|
3 |
工作环境 |
温度：-40℃~85℃ |
|
4 |
使用系统 |
电源110KV以下 |
|
5 |
开口尺寸 |
129mm*107.8mm*56mm |
|
6 |
外形尺寸 |
137.5mm*107.8mm*56mm |
|
7 |
通讯接口 |
支持RS-485/CAN/RS-232通讯 |
|
8 |
安装方式 |
支持嵌入式安装和挂式安装 |
|
9 |
指示灯报警 |
支持 |
|
10 |
蜂鸣器报警 |
支持 |
|
11 |
语音报警 |
支持 |
|
12 |
语音音量配置 |
支持 |
|
13 |
语言配置 |
支持中英文 |
|
14 |
预/报警提示音选择 |
支持 |
|
15 |
预/报警提示方式选择 |
支持指示灯、蜂鸣器、语音、继电器输出选择 |
|
16 |
语音发音人选择 |
支持6种可选 |
|
17 |
电池电量显示 |
支持 |
|
18 |
数据管理功能 |
支持 |
|
19 |
信号强度显示 |
支持 |
|
20 |
继电器控制报警 |
支持 |
|
21 |
环境温湿度检测 |
支持 |
|
22 |
温度数据传输模式 |
支持无线模式 |
|
23 |
屏幕显示 |
支持彩屏显示 |
|
24 |
屏幕触摸功能 |
支持 |
|
25 |
参数设置 |
触摸屏/通讯接口设置 |
|
26 |
在线升级 |
支持 |
|
27 |
历史温度查询 |
支持 |
|
28 |
历史温度曲线显示 |
支持 |
|
29 |
系统时间显示 |
支持 |
|
30 |
掉电保存 |
支持 |
2000型无线测温模块技术指标
|
1 |
系统电源 |
DC3.6V |
|
2 |
工作环境 |
温度-40℃~85℃ |
|
3 |
适用系统 |
110KV以下 |
|
4 |
外形尺寸 |
48mm*41mm*18mm |
|
5 |
通讯接口 |
无线 |
|
6 |
测温范围 |
-50℃-125℃ |
|
7 |
测温精度 |
±0.5℃ |
|
8 |
分辨率 |
0.1℃ |
|
9 |
参数设置 |
无线配置 |
|
10 |
通讯距离 |
80M-100M |
2000型无线测温测控装置检验指标
|
1 |
远程终端设备标标准 |
GB/T 1 3729-2002 |
|
2 |
环境条件高温影响 |
C2级 |
|
3 |
环境条件低温影响 |
C1级 |
|
4 |
工频磁场抗扰度 |
GB/T 1 5153.1-4级，GB/T 1 7626.8-5级 |
|
5 |
脉冲磁场干扰 |
GB/T 1 7626.9-1998 |
|
6 |
阻尼振荡磁场干扰 |
GB/T 1 5153.1-4级，GB/T 1 7626.10-5级 |
|
7 |
射频电磁场辐射干扰 |
GB/T 1 7626.3-2006 |

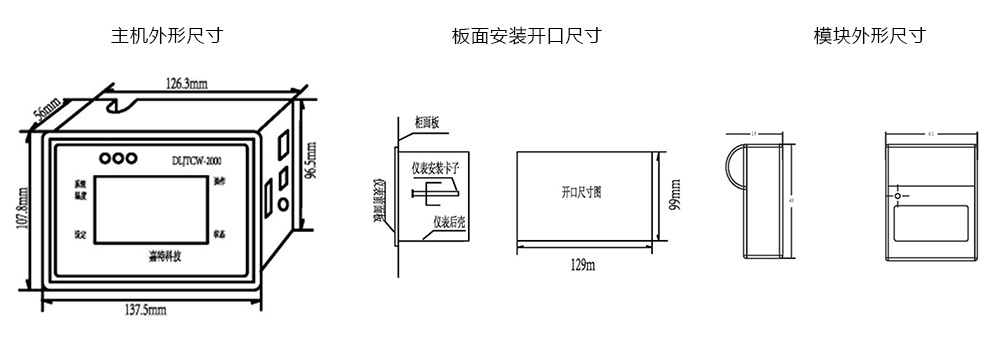

♦ ♦安装尺寸♦ ♦
♦ ♦接线原理♦ ♦

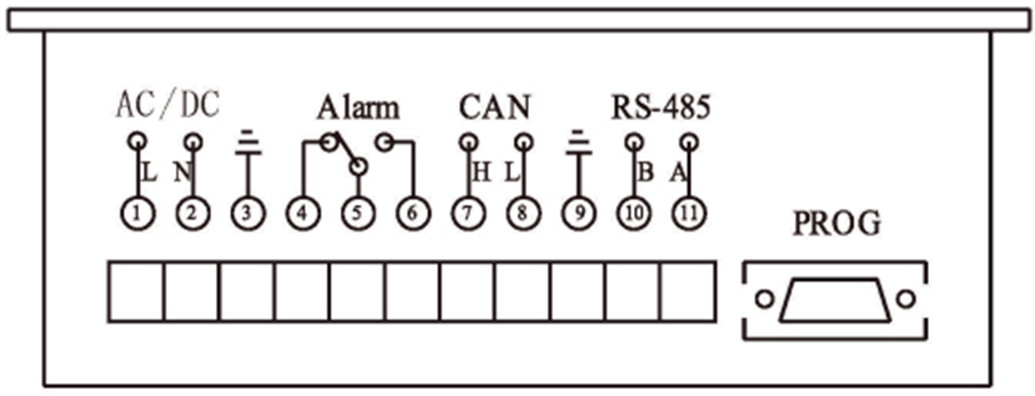

2000型主机接线端子说明：
11Pin端子说明：
|
端子引脚 |
功能 |
描述 |
|
1 |
Power（L） |
电源（L） |
|
2 |
Power（N） |
电源（N） |
|
3 |
PE |
保护接地 |
|
4 |
No state |
报警继电器输出常闭端 |
|
5 |
COM |
报警继电器输出公共端 |
|
6 |
No state |
报警继电器输出常开端 |
|
7 |
CANH |
CAN通讯（CAN+） |
|
8 |
CANL |
CAN通讯（CAN-） |
|
9 |
GND |
屏蔽地 |
|
10 |
485（B） |
485通讯（485-） |
|
11 |
485（A） |
485通讯（485+） |
|
端子引脚 |
功能 |
描述 |
|
1 |
NC |
空 |
|
2 |
RX |
RS232接收 |
|
3 |
TX |
RS232发送 |
|
4 |
BOOT |
在线升级使用 |
|
5 |
GND |
电源地 |
|
6 |
NC |
空 |
|
7 |
NC |
空 |
|
8 |
NC |
空 |
|
9 |
3.3V |
3.3V输出（仅用于在线升级） |

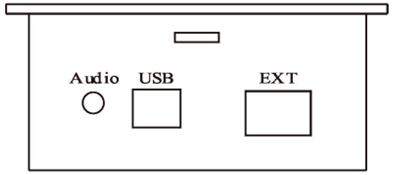

EXT扩展端子说明：
|
1 |
IN1+ |
外部有源输出1正（DC3V~5V） |
|
2 |
IN1- |
外部有源输入1负（DC3V~5V） |
|
3 |
IN2+ |
外部有源输入2正（DC3V~5V） |
|
4 |
IN2- |
外部有源输入2负（DC3V~5V） |
|
5 |
OUT1+ |
光耦输出1正（DC3V~5V，＜50mA） |
|
6 |
OUT1- |
光耦输出1负（DC3V~5V，＜50mA） |
|
7 |
OUT2+ |
光耦输出2正（DC3V~5V，＜50mA） |
|
8 |
OUT2- |
光耦输出2负（DC3V~5V，＜50mA） |
EXT扩展端子说明：
|
端子引脚 |
功能 |
描述 |
|
1 |
VBUS |
5V电源 |
|
2 |
USB_DM |
USB数据线 |
|
3 |
USB_DP |
USB数据线 |
|
4 |
GND |
电源地 |
Aubdio端子说明
|
端子引脚 |
功能 |
描述 |
|
1 |
GND |
音频地 |
|
2 |
Left |
音频左声道 |
|
3 |
Right |
音频右声道 |

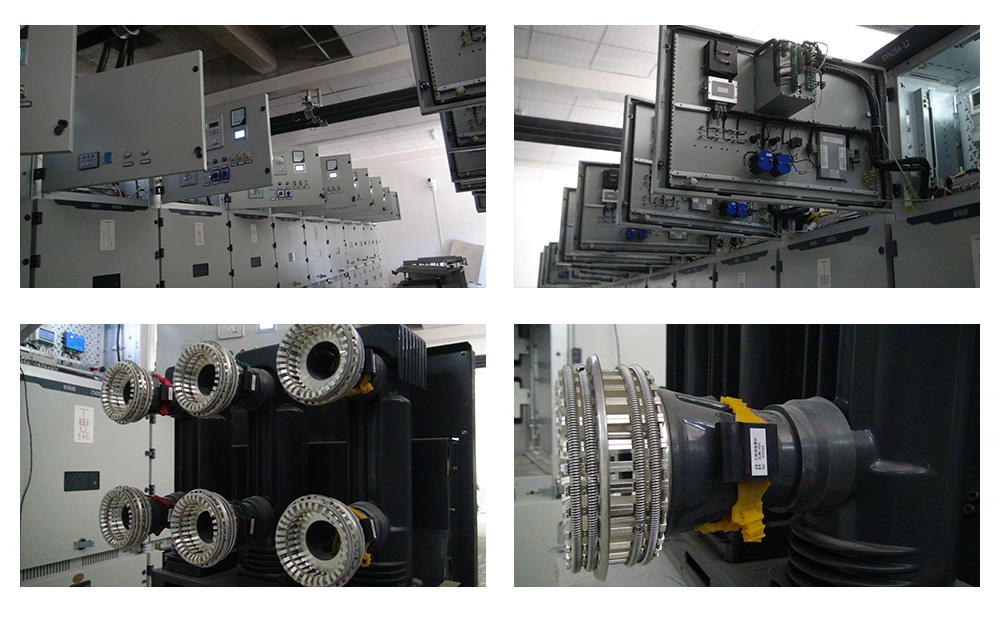

♦ ♦典型应用♦ ♦
■适用于110KV以下的开关柜动静触头
■室内母线、电缆接头
■箱式变电站
■刀闸开关
■易燃、易爆、有毒、腐蚀等恶劣环境温度

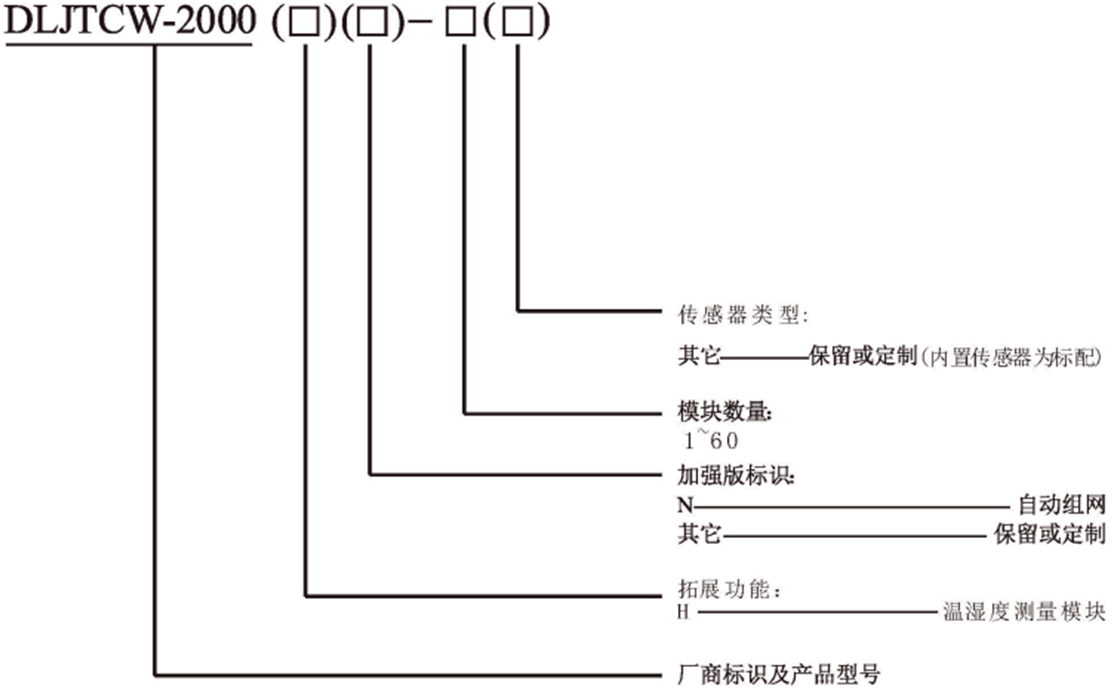

♦ ♦产品选型♦ ♦
2000型无线测温测控装置选型
|
产品名称 |
可选型号规格示例 |
|
无线测温测控装置 |
DLJTCW-2000-6 |
|
DLJTCW-2000-9 |
|
|
DLJTCW-2000N-6 |
|
|
DLJTCW-2000N-9 |
|
|
|
DLJTCW-2000N-12 |
