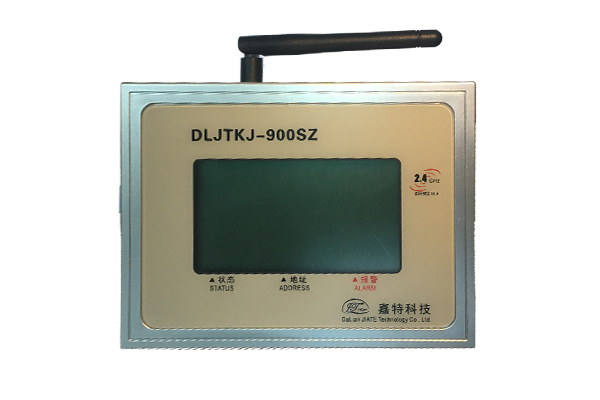

900型无线测温主机
900型无线测温主机 型号 DLJTKJ-900 工作环境 -40℃ ~ 85℃ 通讯方式 无线 测温范围 -50℃ ~ 125℃ 测温精度 ± 0.5℃ 分辨率 0.1℃ 通讯距离 80-100米
所属分类：
关键词：
上下砖补偿机、 翻跺机、缓存系统、瓷砖高速包装机
产品描述

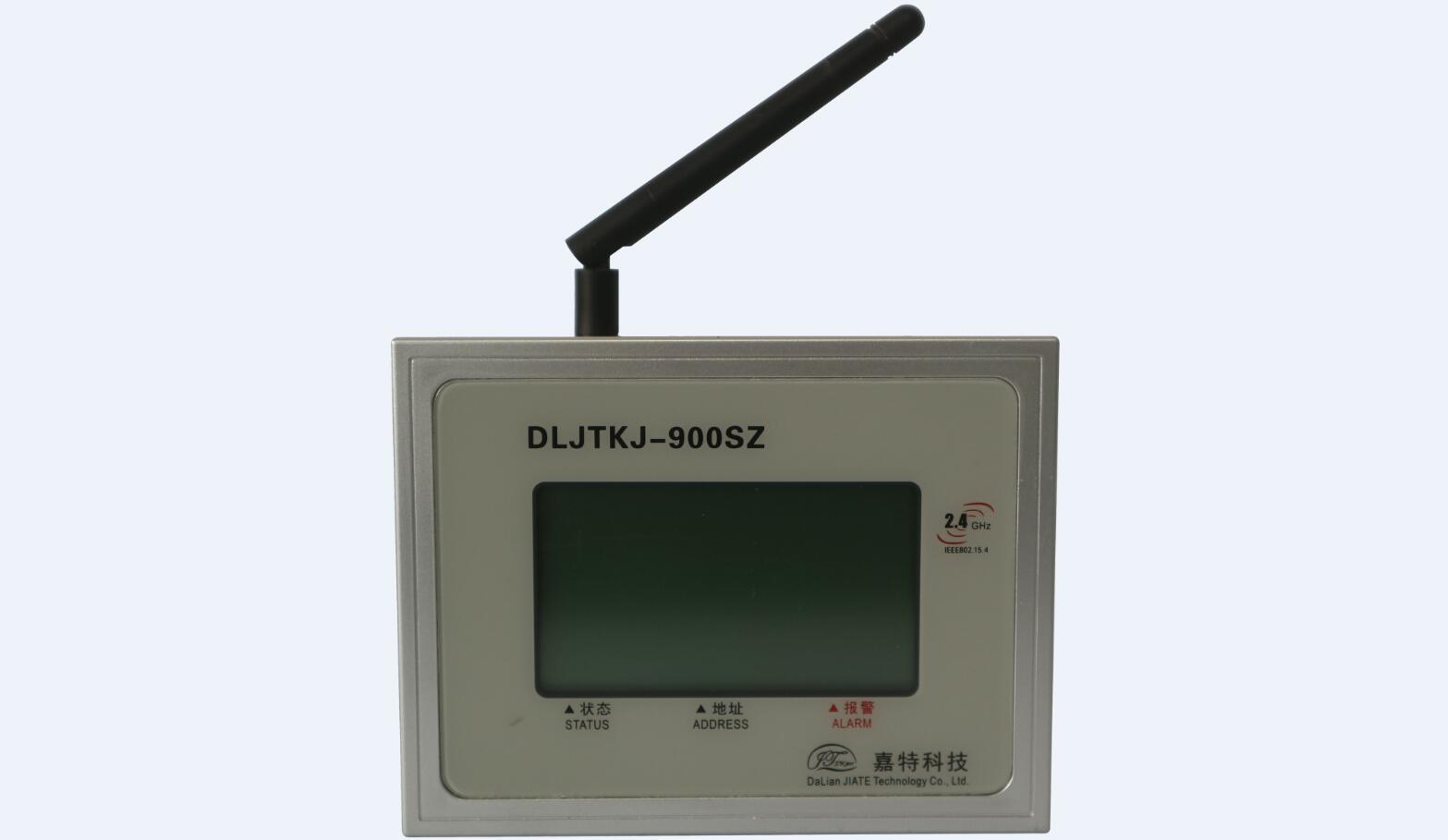

♦ ♦产品图片♦ ♦
♦ ♦产品概述♦ ♦
根据公司多年对各企业的现场电力环境进行调研，针对中高压、各触点及电缆接头易发生高温的场合，研发出低成本、高性能的900型无线测温系统，解决了电力系统温度实时监控的问题
900型无线测温系统是利用无线数据传输的技术，电池能耗低，并且克服了有线测温技术存在导线现场安装困难、易受腐蚀、对一次设备有影响等弊端。
测温系统主要由测温模块，測温主机，终端服务器等部分组成，測温模块数量可按照客户的需求配备，1～60任选。该装置主要适用于被测设备压电在110KV以下、主机与模块之间通讯距离相对较远的场合，整套系统通过超低功耗微处理器和智能无线传输技术、完善的软件系统，实现温度的实时精确测量，能够抵抗对机械、光电、电路等各方面的干扰，工作可靠。
测温主机:无线接收、显示待测点的温度数据，构建网络连接测温系统终端服务器。

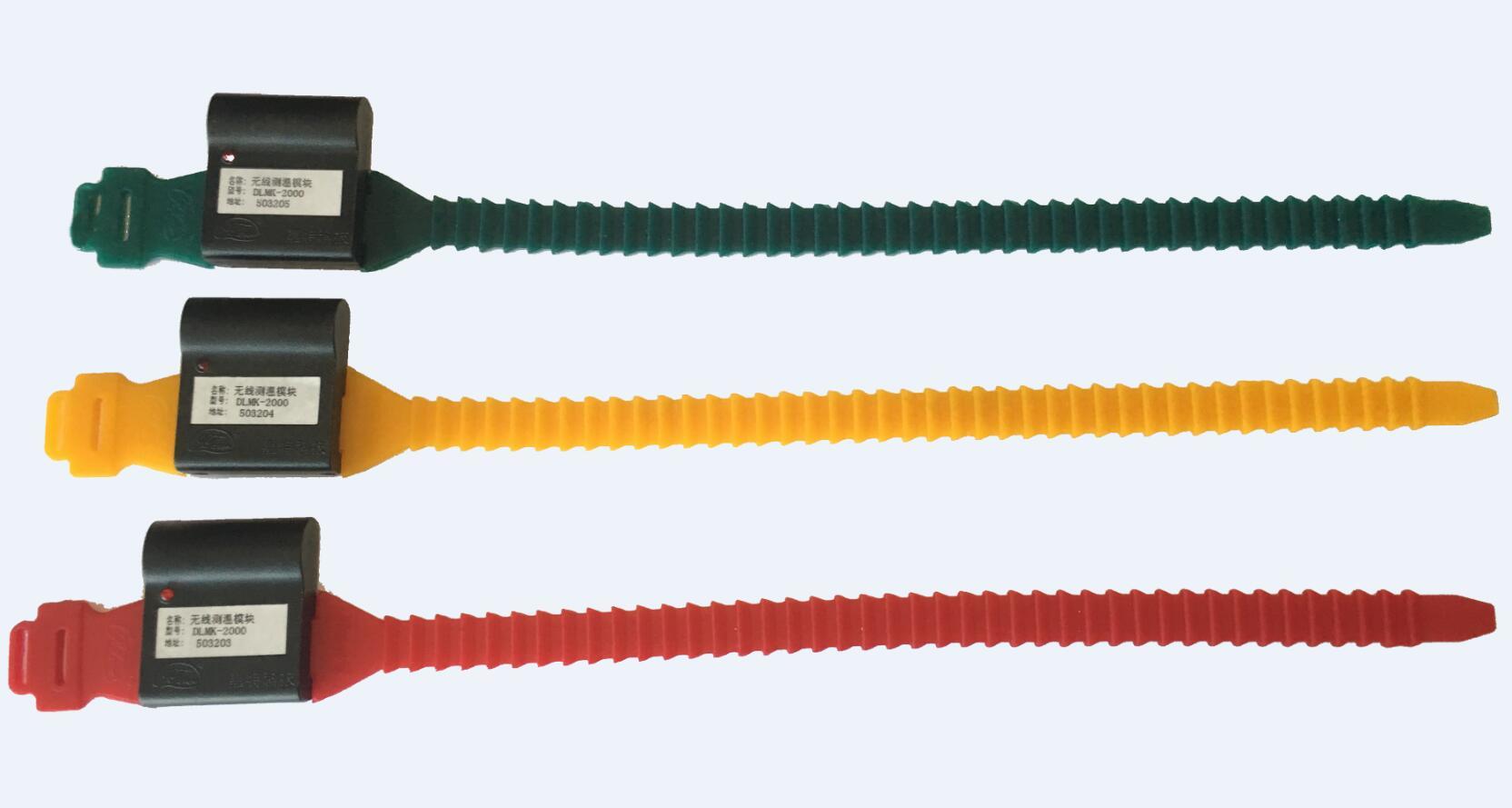

测温模块:接触被測点，采集温度数据，以无线传输的方式发送到测温主机，电池寿命可达5～8年。
终端服务器:集中监控、处理温度数据信息，及时触发预/报警提示
♦ ♦安装尺寸♦ ♦

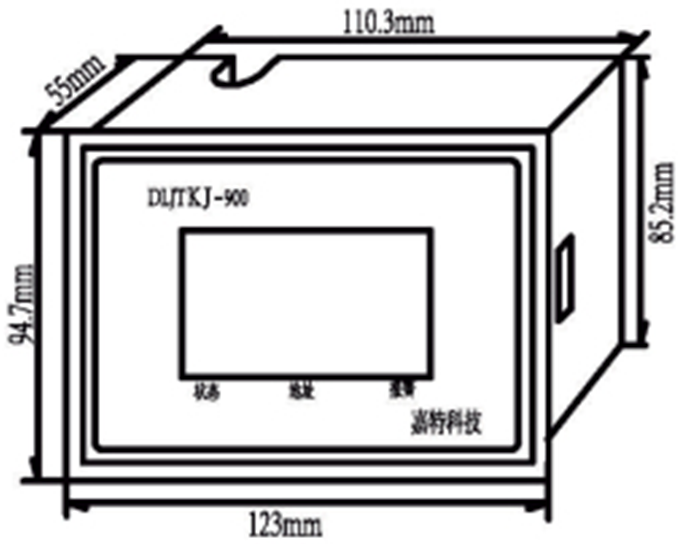

主机外形尺寸

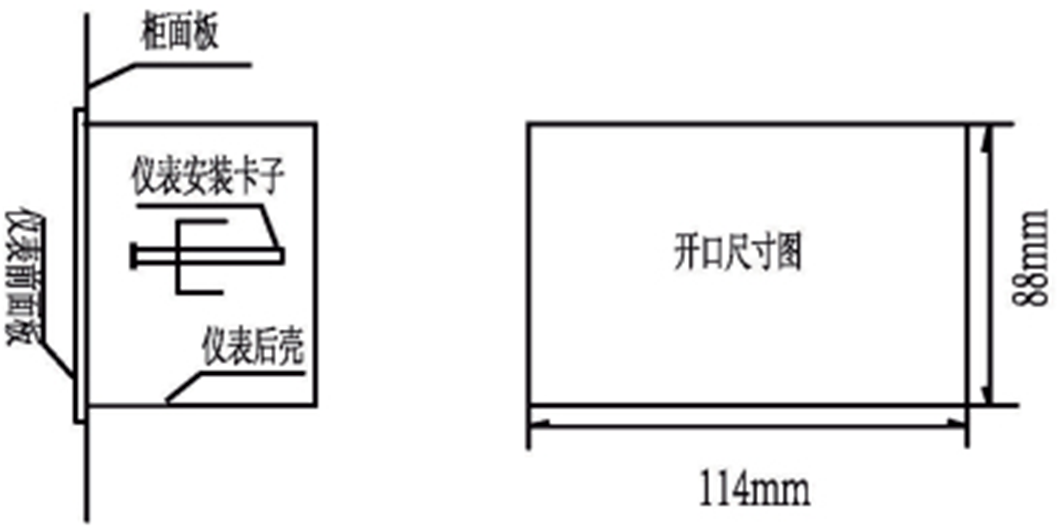

版面安装开口尺寸

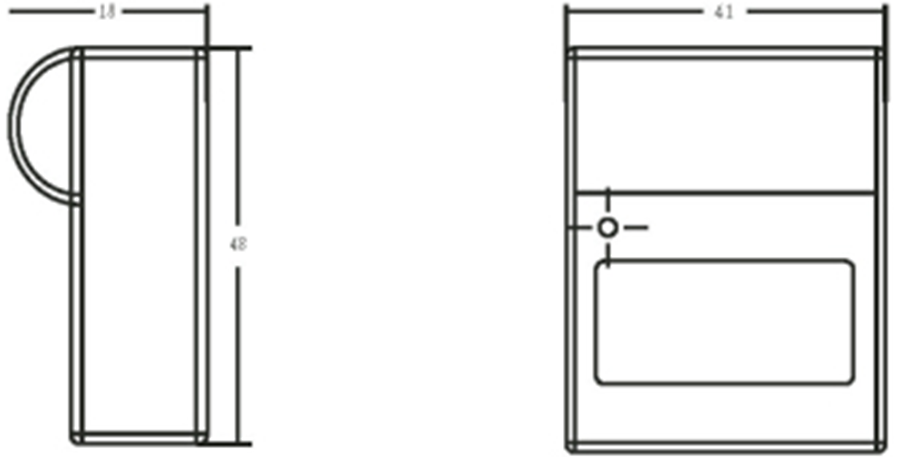

模块外形尺寸
接线原理
900型主机接线端子说明
|
|
||||||||||
|
|
|
|
||||||||
|
|
|
|
||||||||
8Pin端子说明：
|
端子引脚 |
功能 |
描述 |
|
1 |
COM |
报警继电器输出公共端 |
|
2 |
No state |
报警继电器输出常开端 |
|
3 |
Ne state |
报警继电器输出常闭端 |
|
4 |
485（A） |
485通讯（485+） |
|
5 |
485（B） |
485通讯（485-） |
|
6 |
PE |
保护接地/屏蔽地 |
|
7 |
Power（L） |
电源（L） |
|
8 |
Power（N） |
电源（N） |

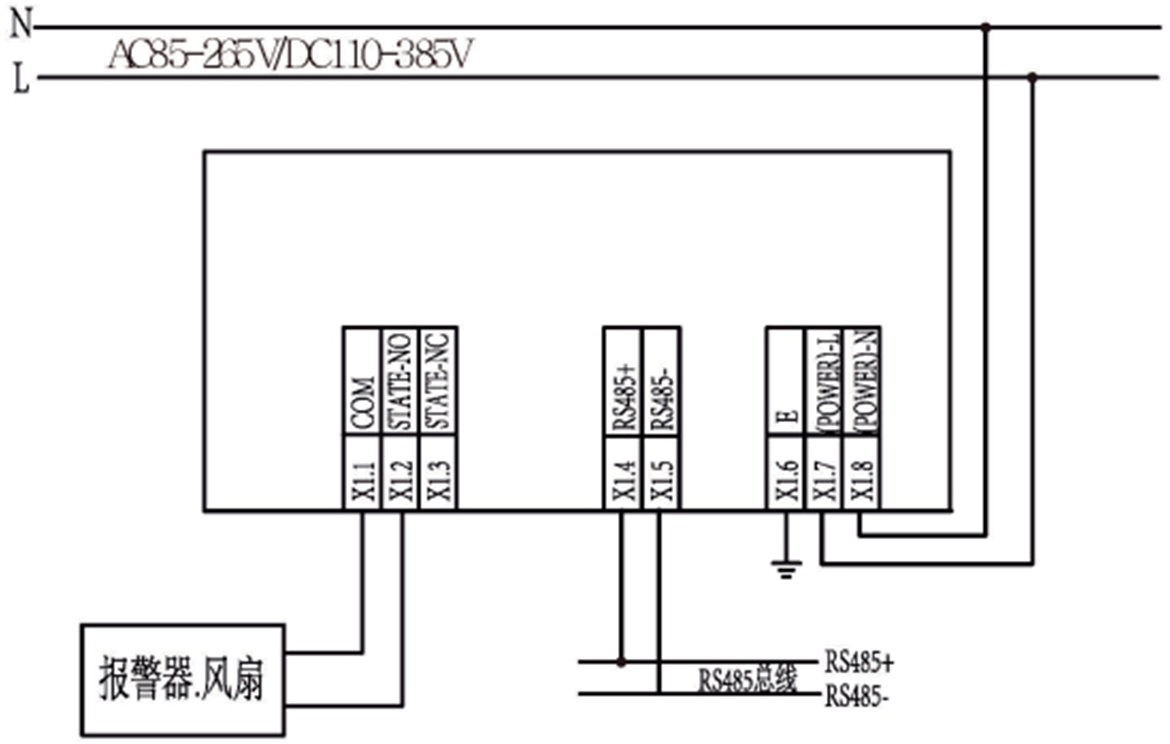

♦ ♦接线图♦ ♦

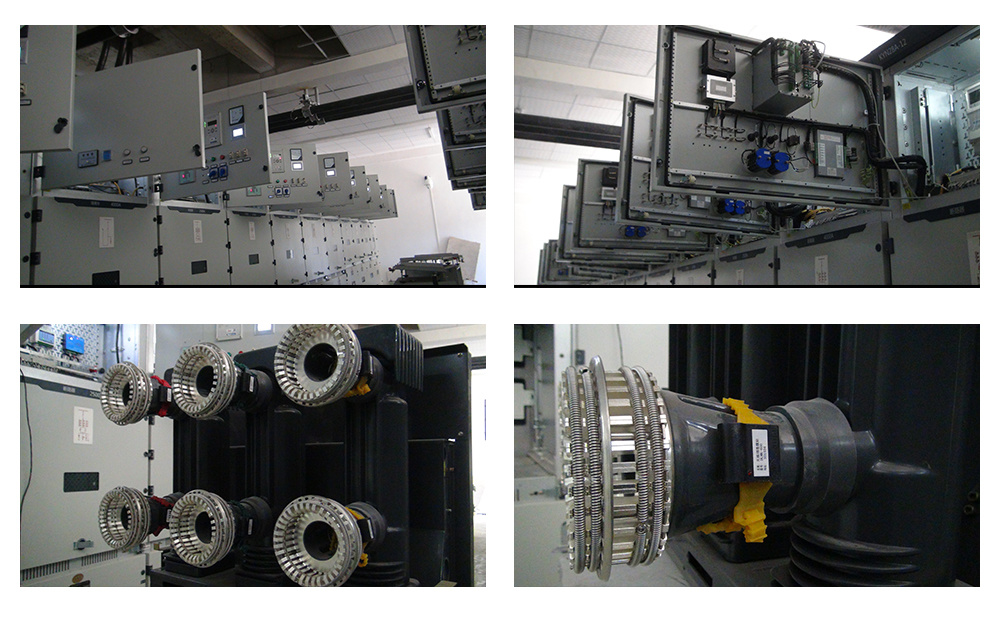

♦ ♦典型应用♦ ♦
■电压110KV以下的开关柜动静触头
■室内外母线、电缆接头
■箱式变电站
■刀闸开关
■易燃、易爆、有毒、腐蚀性等恶劣环境温度

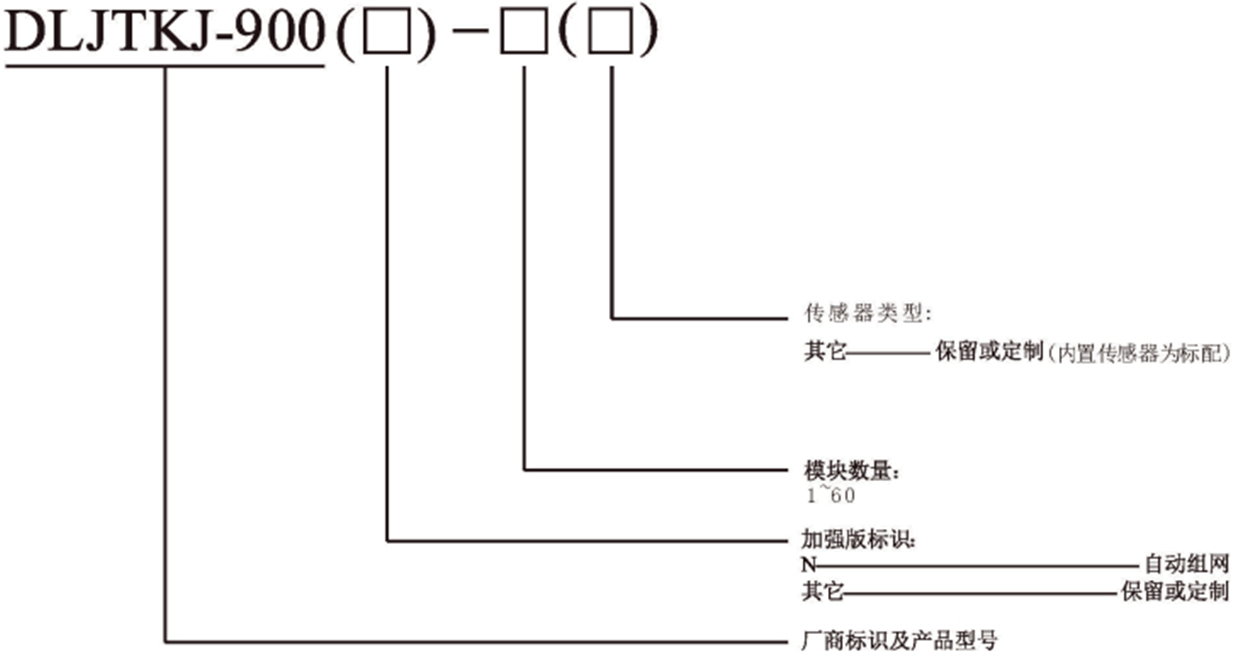

♦ ♦产品选型♦ ♦
900型无线测温测控装置选型
|
产品名称 |
可选型号规格示例 |
|
无线测温测控装置 |
DLJTZM-900-6 |
|
DLJTZM-900-9 |
|
|
DLJTZM-900N-12 |
|
|
DLJTZM-900N-6 |
|
|
DLJTZM-900N-9 |
|
|
DLJTZM-900N-12 |
