600型无线测温主机
600型无线测温主机 型号 DLJTKJ-600 工作环境 -40℃~85℃ 通讯方式 无线 测温范围 -50℃ ~ 125℃ 测温精度 ± 0.5℃ 分辨率 0.1℃ 通讯距离 80-100米
所属分类：
关键词：
上下砖补偿机、 翻跺机、缓存系统、瓷砖高速包装机
产品描述

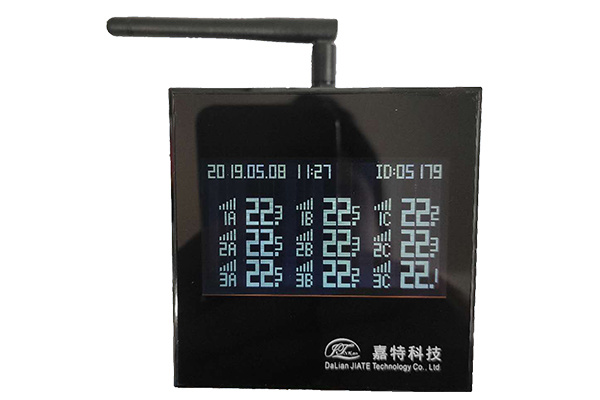

♦ ♦产品图片♦ ♦
♦ ♦产品概述♦ ♦
根据公司多年对各企业的现场供电环境进行调研，针对中低压、各触点及电缆接头易发生高温的场合，研发出低成本、高性能的600型无线测温系统，解決了电力系统温度实时监控的问题。
600型无线测温系统是利用无线数据传输的技术，电池能耗低，并且克服了有线测温技术存在导线现场安装困难、易受腐蚀、对一次设备有影响等弊端。
測温系统主要由測温模块，測温主机，终端服务器等部分组成，标配6个测温模块(可选1～60)。主要适用于被测设备电压在110kV以下、主机与模块之间通讯距离相対较短的场合，整套系统通过超低功耗微处理器和智能无线传输技术、完善的软件系统，实现温度的实时精确測量，能够抵抗对机械、光电、线路等各方面的干扰，工作稳定可靠。

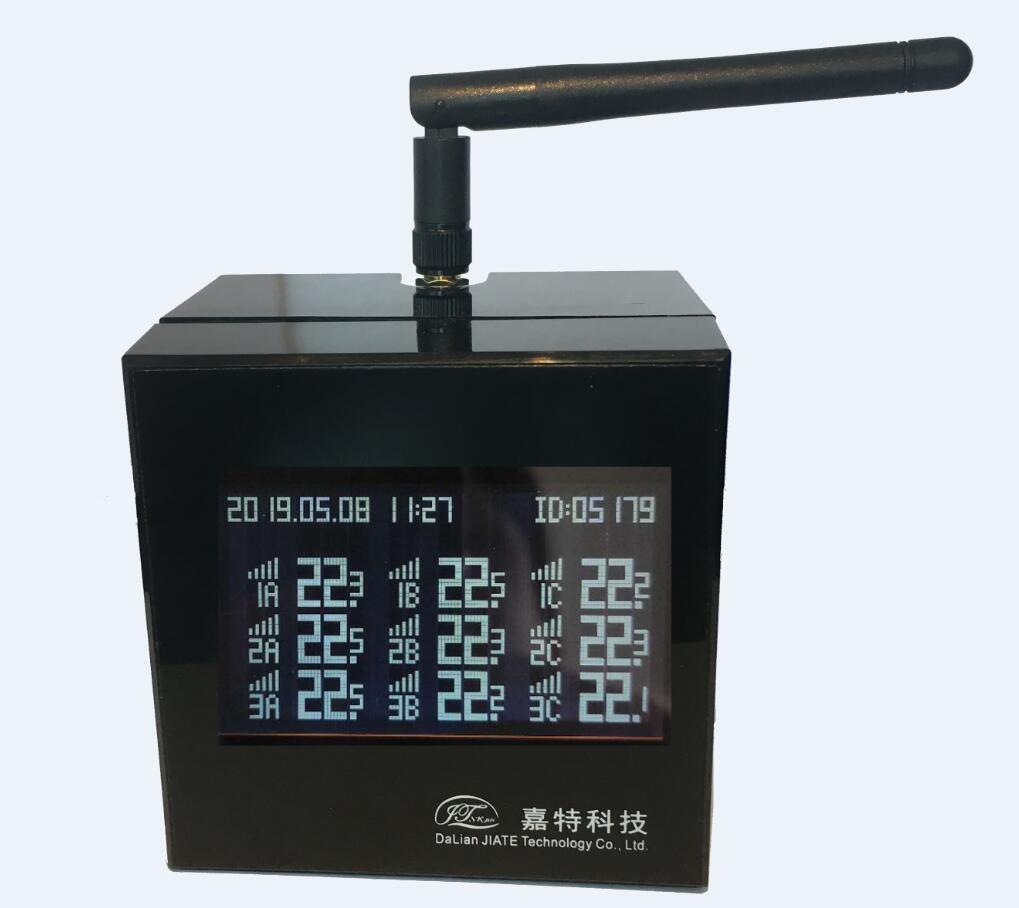

測温主机:无线接收、显示待测点的温度数据，构建网络连接测温系统终服务器。

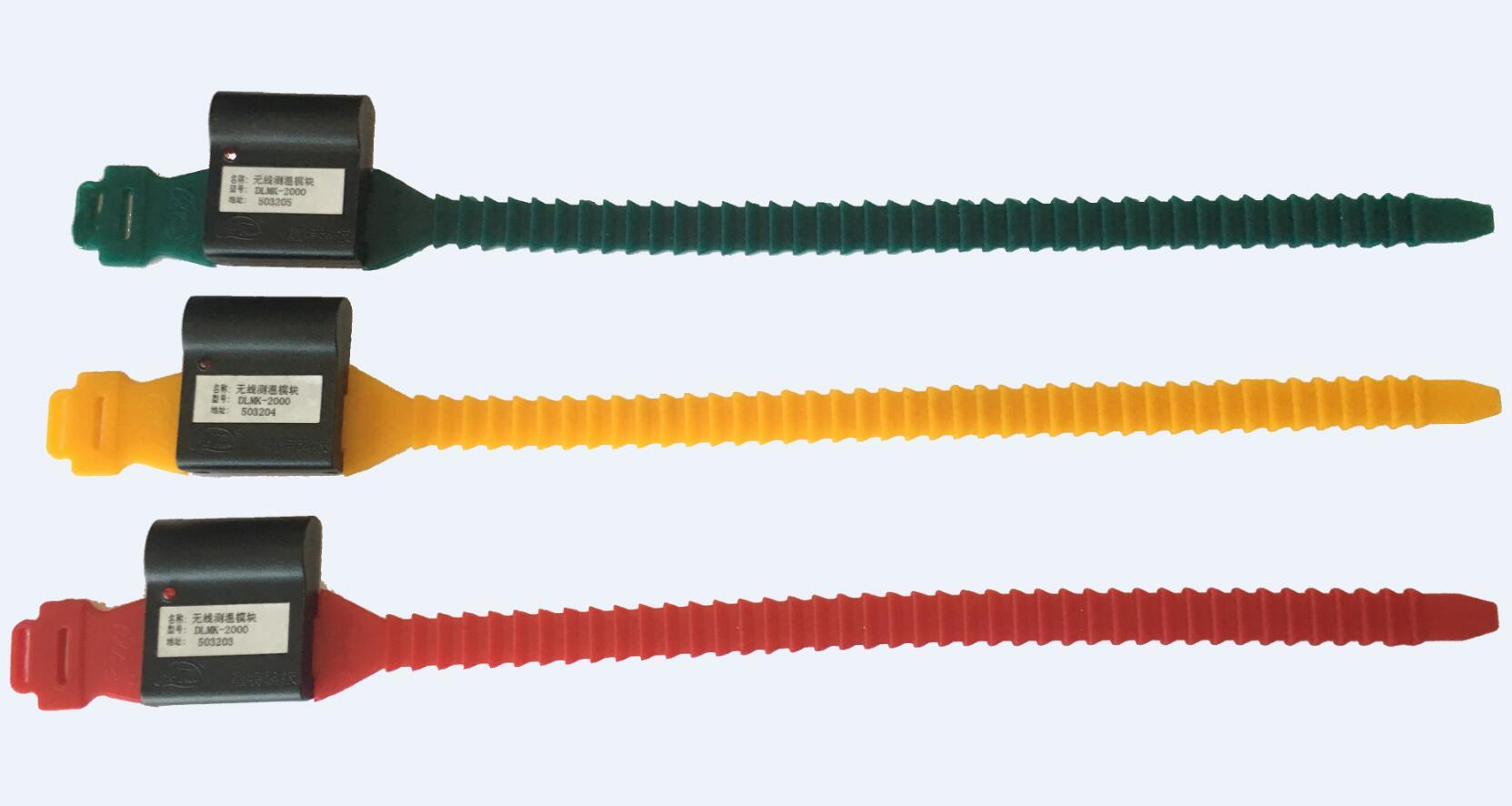

測温模块:接触被测点，采集温度数据，以无线传输的方式发送到测温主机，电池寿命可达5～8年。
终端服务器:集中监控、处理温度数据信息，及时触发预/报警提示
♦ ♦功能介绍♦ ♦
600型无线测温测控装置功能介绍
1)多路电气接点在线温度实时数据显示。
2)报警温度上下限设定数据显示。
3)通讯地址和无线频率设定功能。
4)测温主机报警提示功能。
5)具有标准的RS-485接日，支持网络方式运行，该接口用于与远程监控服务器通讯，远程监控
服务器可支持254个无线测温测控装置联网运行。
无线测温主机技术指标
|
1 |
系统电源 |
AC85V~265V/DC100V~375V |
|
2 |
测温通道 |
1-60 |
|
3 |
工作环境 |
温度-40℃~85℃ |
|
4 |
开孔尺寸 |
参考安装图 |
|
5 |
外形尺寸 |
81mm*81mm*61mm |
|
6 |
通讯接口 |
支持RS—485通讯 |
|
7 |
安装方式 |
组合安装方式 |
|
8 |
蜂鸣器报警 |
支持 |
|
9 |
电池电量显示 |
不支持 |
|
10 |
信号强度显示 |
支持 |
|
11 |
继电器控制报警 |
支持 |
|
12 |
温度数据传输模式 |
支持无线模式 |
|
13 |
屏幕显示 |
液晶屏显示 |
|
14 |
参数设置 |
通讯接口设置 |
|
15 |
掉电保存 |
支持 |
无线测温模块技术指标
|
1 |
系统电源 |
DC3.6V |
|
2 |
工作环境 |
温度-40℃~85℃ |
|
3 |
实用系统 |
110KV以下 |
|
4 |
外形尺寸 |
48mm*41mm*18mm |
|
5 |
通讯接口 |
无线 |
|
6 |
测温范围 |
-50℃-125℃ |
|
7 |
测温精度 |
±0.5℃ |
|
8 |
分辨率 |
0.1℃ |
|
9 |
参数设置 |
支持 |
|
10 |
通讯距离 |
80M-100M |
无线测温控制装置检验标准
|
1 |
远程终端设备标标准 |
GB/T 1 3729-2002 |
|
2 |
环境条件高温影响 |
C2级 |
|
3 |
环境条件低温影响 |
C1级 |
|
4 |
工频磁场抗扰度 |
GB/T 1 5153.1-4级，GB/T 1 7626.8-5级 |
|
5 |
脉冲磁场干扰 |
GB/T 1 7626.9-1998 |
|
6 |
阻尼振荡磁场干扰 |
GB/T 1 5153.1-4级，GB/T 1 7626.10-5级 |
|
7 |
射频电磁场辐射干扰 |
GB/T 1 7626.3-2006 |

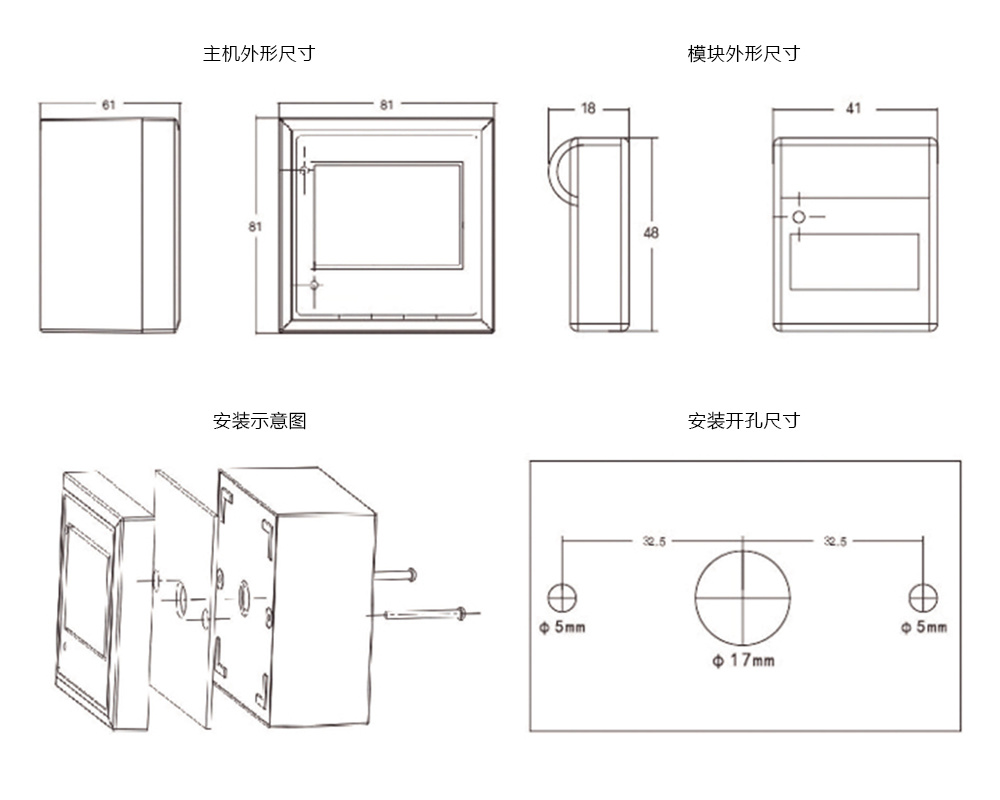

♦ ♦安装尺寸♦ ♦
♦ ♦接线原理♦ ♦
1：引脚功能介绍
① 1、2、3为R5-485接口
② 4、5、6为报警点，4、5为常闭接点，4、6为常开接点
③ 7、8为电源，AC85-265V/DC100-375V

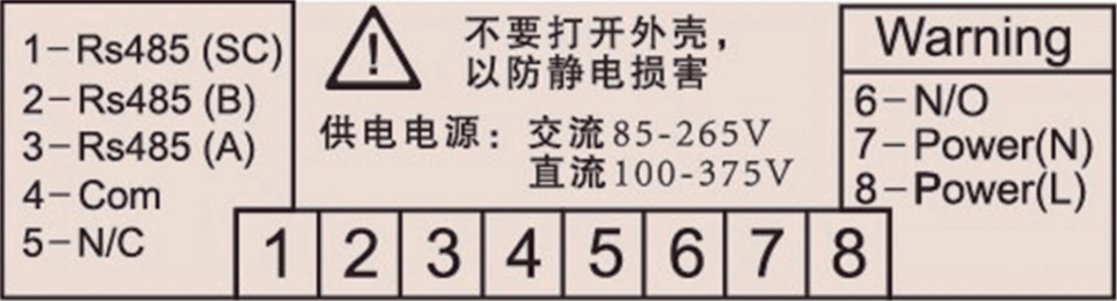

2：端子图

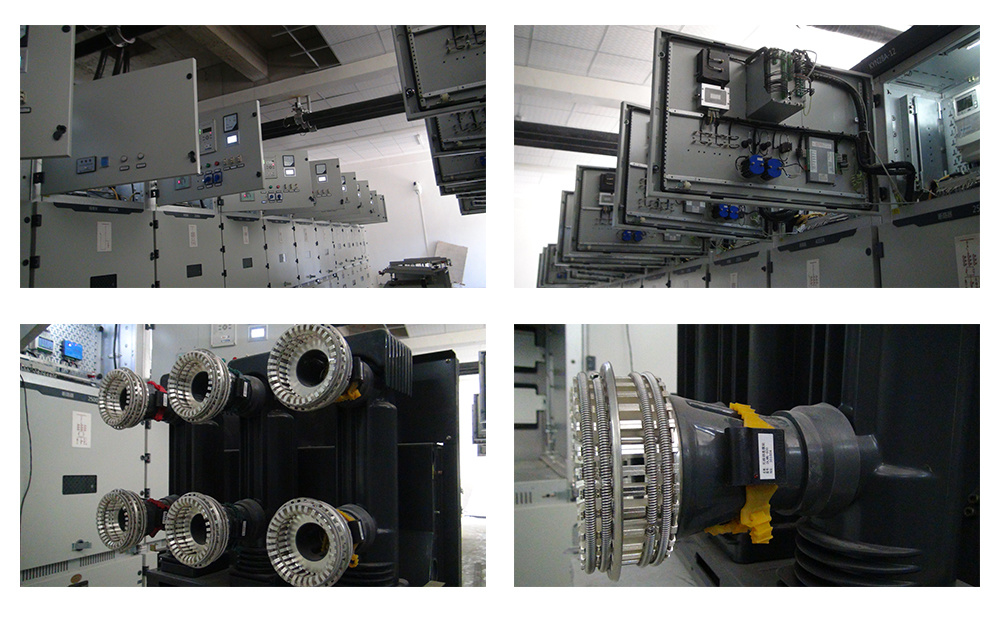

♦ ♦典型应用♦ ♦
■适用于110KV以下的开关柜动静触头
■室内母线、电缆接头
■箱式变电站
■刀闸开关
■易燃、易爆、有毒、腐蚀等恶劣环境温度
♦ ♦产品选型♦ ♦

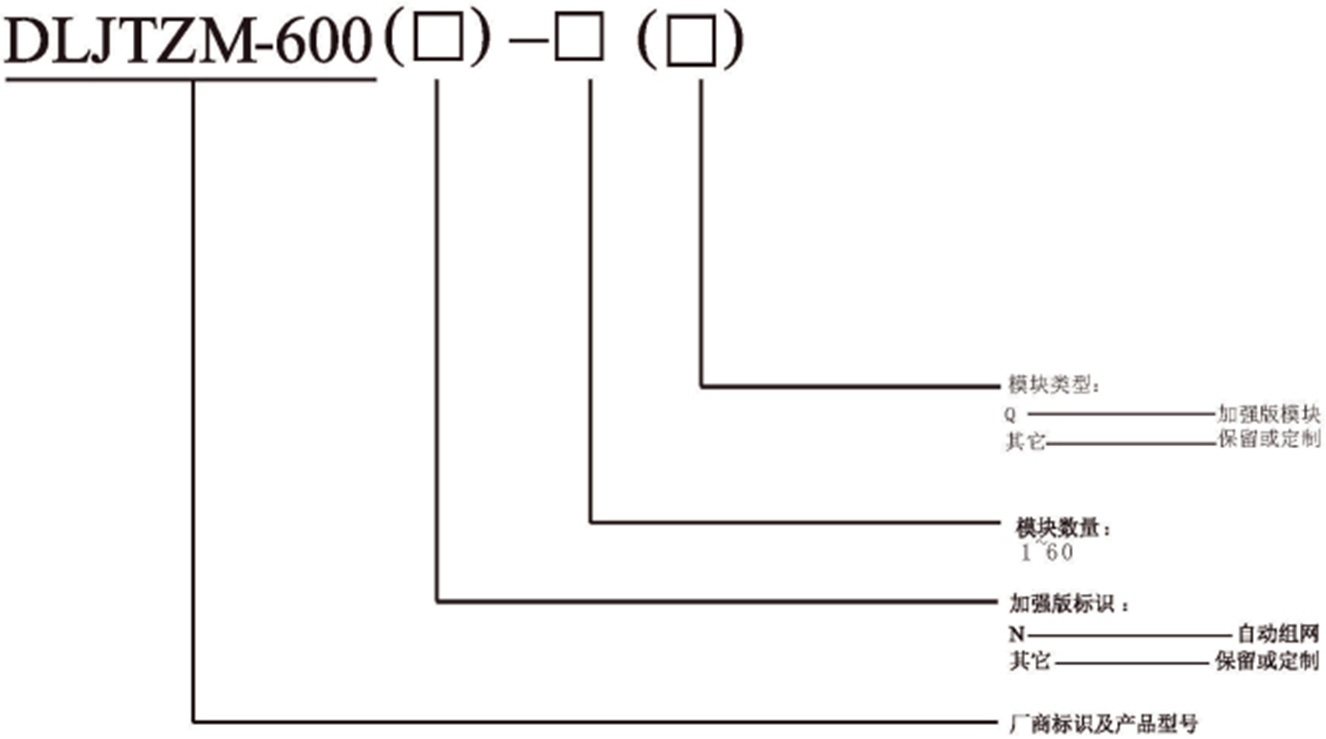

600型无线测温测控装置选型
|
产品名称 |
可选型号规格示例 |
|
无线测温测控装置 |
DLJTZM-600-6 |
|
DLJTZM-600-6Q |
|
|
DLJTZM-600N-6 |
|
|
DLJTZM-600N-6Q |
